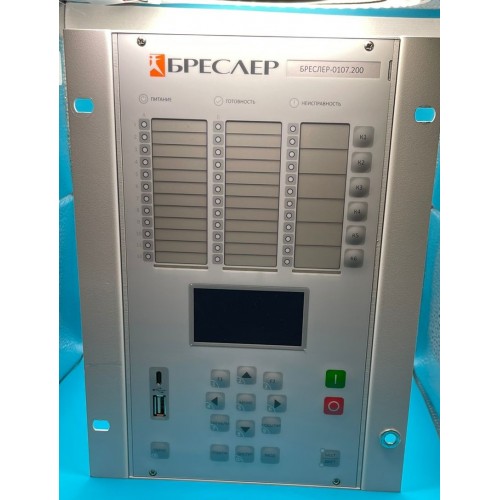

Терминал защиты Бреслер-0107.200
- Производитель: ООО «НПП Бреслер»
- Код товара: 0107.220
- Доступность: На складе
ОБЩИЕ СВЕДЕНИЯ
Терминал «Бреслер-0107.200» предназначен для использования в качестве защит, автоматики, сигнализации и управления выключателем кабельной/воздушной линии или линии к ТСН.
ФУНКЦИИ ЗАЩИТ:
Трехступенчатая максимальная токовая защита (МТЗ):
- первая и вторая ступени выполнены с независимой выдержкой времени, третья ступень – с зависимой или независимой выдержкой времени;
- загрубление 1 ступени при включении выключателя;
- ускорение 2 и 3 ступеней при включении выключателя;
- ступени могут быть выполнены направленными (ОНМ выполнен по 90-градусной схеме);
- контроль пуска по минимальному напряжению и напряжению обратной последовательности.
Двухступенчатая защита от однофазных замыканий на землю (ЗОЗЗ):
Первая ступень выполнена с независимой выдержкой времени может быть реализована по:
- напряжению НП;
- току НП;
- току НП и напряжению НП;
- направлению мощности НП.
Вторая ступень предусматривает возможность организации групповой защиты и может быть выполнена по току основной частоты или по току высших гармоник.
Функция определения поврежденного фидера (ОПФ) при ОЗЗ (только совместно микропроцессорной распределенной системой ОПФ Бреслер-0107.080.ОПФр)
- информация о токе и напряжении нулевой последовательности с терминалов защиты присоединений передается по цифровому каналу связи центральному терминалу Бреслер-0107.080.ОПФр, который благодаря широкому набору алгоритмов осуществляет выбор поврежденного присоединения с ОЗЗ.
Защита от несимметричного режима / обрыва фаз (ЗОФ)
- может быть выполнена как по току обратной последовательности, так и по коэффициенту несимметрии.
Защита от дуговых замыканий (ЗДЗ)
- устройство осуществляет прием сигналов от дуговой защиты с контролем пуска по току и/или напряжению.
Газовая защита (ГЗ)
- устройство осуществляет прием сигналов от сигнальной и отключающей ступеней газовой защиты.
Защита минимального напряжения (ЗМН)
- выполнена с контролем трех линейных напряжений;
Функция резервирования отказа выключателя (УРОВ)
- обеспечивает действие «на себя» и на вышестоящий выключатель.
ФУНУЦИИ АВТОМАТИКИ
Автоматическое повторное включение (АПВ)
- однократное/двукратное с возможностью запрета при действии на отключение от внутренних или внешних защит.
Автоматическая частотная разгрузка (АЧР/ЧАПВ)
- устройство осуществляет прием сигналов АЧР с возможностью внутреннего/внешнего пуска ЧАПВ
ФУНКЦИИ УПРАВЛЕНИЯ:
Автоматика управления выключателем:
- местное и дистанционное управление выключателем
- блокировка от многократных включений выключателя
- контроль готовности привода
- контроль исправности цепей управления
- контроль исправности цепей включения и отключения выключателя
- запрет на включение при отключении автомата ШП
- защита электромагнитов включения/отключения от длительного протекания тока.
ЦЕНА ПО ЗАПРОСУ
